Priemyselné zdvíhacie stoly: Konečný sprievodca inžinierstvom, výberom a obstarávaním

V moderných priemyselných pracovných tokoch už manipulácia s materiálom nie je len o presúvaní položiek z bodu A do bodu B. Ide o presnosť, ergonomickú integráciu a optimalizáciu priepustnosti. Či už riadite centrum elektronického obchodu, ťažkú ​​výrobnú montážnu linku alebo zariadenie na spracovanie potravín v čistých priestoroch, skromný zdvíhací stôl je často chrbticou vašich každodenných operácií. Táto príručka poskytuje podrobný pohľad na výber, výpočet, nákup, údržbu a bezpečnú obsluhu priemyselných zdvíhacích stolov na trhu v USA.

Typy a mechanizmy: nožnicové, hydraulické, elektrické a ďalšie

Aby sme si vybrali ten správny zdvíhací stôl, musíme si najprv ujasniť spoločnú terminológiu: „nožnice“ sa týkajú mechanického konštrukčného spojenia, zatiaľ čo „hydraulické“, „elektrické“ a „pneumatické“ označujú energetické systémy, ktoré tieto spojenia poháňajú. Jeden stroj je často kombináciou oboch – napríklad hydraulický nožnicový zdvíhací stôl.

Základný štrukturálny dizajn a energetické mechanizmy určujú, ako sa stôl správa pri zaťažení, ako rýchlo stúpa a koľko údržby si bude vyžadovať počas svojej životnosti:

• Hydraulické nožnicové zdvíhacie stoly: Poháňané tlakom kvapaliny prostredníctvom elektrických čerpadiel alebo ručných nožných čerpadiel. Toto sú ťahúni výroby. Ponúkajú bezkonkurenčnú hustotu výkonu a nákladovú efektívnosť, ale môžu trpieť „unášaním tekutiny“ (malá strata výšky pri dlhšom držaní) a vyžadujú riadenie hydraulického oleja.
• Elektrické mechanické (skrutkové/pásové) zdvíhacie stoly: Využíva elektromotory poháňajúce guľôčkové skrutky alebo pevné remene. Tieto poskytujú absolútnu presnosť s nulovým posunom, čo z nich robí zlatý štandard pre automatizované montážne linky. Majú však vyššie počiatočné náklady na komponenty.
• Pneumatické (airbag/valec) zdvíhacie stoly: Poháňané zariadením stlačeným vzduchom. Ideálne pre ľahké až stredné montážne stanice, čisté priestory a prostredia náchylné na výbuch, kde je elektrina nebezpečná. Ponúkajú vysoko odpruženú, skákajúcu odozvu, ale majú nižšiu maximálnu kapacitu.

Nižšie je uvedené priame porovnanie týchto systémov pohonov naprieč kľúčovými metrikami výkonu:

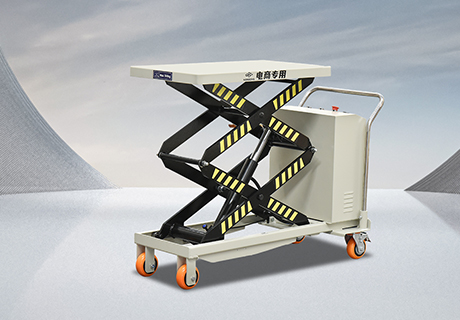

Mobilné vs. stacionárne systémy: Stacionárne zdvíhacie stoly sú ukotvené k podlahe (alebo namontované v šachte), aby zvládli vysokokapacitné, vysoko nárazové zaťaženie s nulovým kolísaním. Mobilné jednotky vybavené pevnými polyuretánovými alebo oceľovými kolieskami umožňujú prepravu po podlahe zariadenia. Mobilné jednotky však prinášajú zreteľné bezpečnostné problémy, vyžadujú si mechanické brzdy, nižšiu kapacitu a prísne požiadavky na úroveň podlahy, aby sa zabránilo prevráteniu počas pohybu.

Dimenzovanie a nosnosť: Rozmery plošiny, výška zdvihu a výpočet

Správne dimenzovanie ďaleko presahuje porovnanie katalógového hodnotenia s hmotnosťou vašej najťažšej palety. Musíte vziať do úvahy, ako je toto zaťaženie aplikované, dynamické sily v hre a fyzické obmedzenia vzdialenosti.

Pracovný postup veľkosti

1. Určite skutočné rozmery platformy: Veľkosť plošiny musí pohodlne pojať váš najväčší náklad vrátane akéhokoľvek presahu palety. Dávajte si však pozor na okolitú infraštruktúru: budú okraje stola pri úplnom spustení alebo zdvihnutí vyčistené od krytov dopravníka, bezpečnostných koľajníc alebo priľahlých štruktúr?
2. Identifikujte zdvih zdvihu a výšku zrútenia: Vypočítajte minimálnu zníženú výšku (dôležitá pre operátorov používajúcich ručné paletové zdviháky) a maximálnu zdvihnutú výšku potrebnú na udržanie práce v optimálnom ergonomickom okne (zvyčajne 30 až 40 palcov od podlahy).
3. Vypočítať dynamické a bočné zaťaženie: Ak vysokozdvižný vozík spustí náklad na stôl alebo operátor skĺzne ťažký komponent z dopravníka na stranu plošiny, na stôl pôsobia lokálne sily oveľa väčšie ako statická hmotnosť nákladu.

Vzorec návrhového zaťaženia

Aby ste predišli únave konštrukcie alebo predčasnému zlyhaniu hydraulického tesnenia, použite túto rovnicu na výpočet vašej minimálnej požadovanej menovitej kapacity:

Požadovaná kapacita = (statická hmotnosť zaťaženia * bezpečnostný faktor) * koeficient dynamického nárazu

• Bezpečnostný faktor: Použite 1.2 pre dokonale vycentrované, rovnomerné zaťaženie; použite 1,5 pre odsadené, excentrické zaťaženia (kde ťažisko nie je vycentrované na plošine).
• Koeficient dynamického dopadu: Použite 1.0 pre pomalé, jemné nakladanie; použite 1,3 až 1,5, ak sú bremená rolované, padajúce z mostových žeriavov alebo prenášané z vysokorýchlostných rázových zaťažovacích systémov.

Prejdime si rýchly príklad: Ak zdvíhate 3 000 lb excentrický kovový odliatok, ktorý je umiestnený na stole pomocou mostového žeriavu (s miernym nárazom), váš výpočet bude vyzerať takto:

Požadovaná kapacita = (3 000 libier * 1,5) * 1,3 = 5 850 libier

V tomto scenári je štandardná tabuľka s kapacitou 4 000 libier nedostatočná; mali by ste prejsť na model s hmotnosťou 6 000 libier.

Sprievodca nákupom a cenou: Nové, renovované, prenájom a celkové náklady na vlastníctvo

Navigácia v oblasti obstarávania zdvíhacích stolov v USA si vyžaduje vyváženie počiatočných kapitálových výdavkov (CapEx) a dlhodobých prevádzkových výdavkov (OpEx).

Možnosti obstarávania: Výhody a nevýhody

• Nové stoly (3 000 – 15 000 USD v závislosti od prispôsobenia): Ponúka najnovšie bezpečnostné prvky, záruky výrobcu (zvyčajne 1-5 rokov na konštrukciu/hydrauliku) a presné prispôsobenie veľkosti. Ideálne pre primárne výrobné linky s vysokým pracovným cyklom.
• Repasované / použité stoly (1 500 – 6 000 USD): Skvelé pre projekty s obmedzeným rozpočtom alebo sekundárne pracovné stanice s nižšími pracovnými cyklami. Uistite sa, že predajca vymení všetky hydraulické tesnenia, hadice a elektrické relé a poskytne aspoň 90-dňovú záruku.
• Prenájom/vlastný prenájom (300 $ – 1 200 $/mesiac): Najlepšie pre sezónne špičkové požiadavky na plnenie (napr. škálovanie elektronického obchodu za 4. štvrťrok) alebo krátkodobé kontrakty na výrobu.

Odhaľovanie skrytých nákladov

Cenová ponuka zdvíhacieho stola je len zriedka konečná cena inštalácie. Uistite sa, že váš rozpočet zohľadňuje tieto kľúčové prvky:

• Výkop jamy: Ak váš zdvíhací stôl musí sedieť v jednej rovine s podlahou, hĺbenie a liatie betónu pre jamu môže ľahko pridať 3 000 až 8 000 USD k účtu za inštaláciu, vrátane odvodnenia a vedenia potrubí.
• Elektrická modernizácia: Štandardný 3-fázový motor s napätím 460 V vyžaduje špeciálny elektrický výpadok. Pred objednaním jednotiek s vysokým výkonom sa uistite, že vaše zariadenie má infraštruktúru.
• Náklad a vybavenie: Zdvíhacie stoly sú husté, ťažké bloky z ocele. Preprava nákladom LTL (Less-Than-Truckload) so službou zdvižnej brány môže pridať niekoľko stoviek dolárov, zatiaľ čo vysokovýkonné stoly môžu na bezpečné umiestnenie vyžadovať profesionálne vybavenie.

Inštalácia, údržba a odstraňovanie problémov

Priemyselný zdvíhací stôl je len taký spoľahlivý, ako spoľahlivá je jeho inštalácia a preventívna údržba. Zlá inštalácia alebo zanedbaná údržba vedie k nerovnomernému opotrebovaniu, štrukturálnemu viazaniu a prípadnému zlyhaniu.

Najlepšie postupy inštalácie

Montážna plocha musí byť rovná s presnosťou 1/8 palca po celej ploche. Ak montujete stacionárny stôl, použite silné klinové kotvy na upevnenie základného rámu k betónovej doske, aby ste zabránili prevráteniu pri zaťažení mimo stredu. Pri inštaláciách jamy sa uistite, že elektrické a hydraulické potrubia sú chránené pred vlhkosťou a nečistotami a overte, či je železný uhol obvodového uhla šachty bezpečný a v jednej rovine s betónovou podlahou.

Kontrolný zoznam preventívnej údržby

Udržujte svoje zariadenie v hladkej prevádzke pomocou tohto štruktúrovaného kontrolného programu:

• denne: Overte, či núdzové zastavenie (E-stop) a bezpečnostné obruby/hrany fungujú správne. Vizuálne skontrolujte prípadné netesnosti hydrauliky alebo neobvyklé zvuky počas cyklov.
• Týždenne: Vyčistite nečistoty z dráh nožníc. Skontrolujte elektrické káble a hydraulické vedenia, či nie sú rozstrapkané alebo zauzlené.
• Mesačne: Skontrolujte hladinu hydraulickej kvapaliny pri úplne spustenej plošine. Namažte otočné čapy nožníc a valčekové ložiská vysokokvalitným mazivom.
• Ročne: Prepláchnite a vymeňte hydraulickú kvapalinu (najmä v zariadeniach s vysokou vlhkosťou alebo v prašných zariadeniach). Skontrolujte všetky konštrukčné zvary, či neobsahujú mikrotrhliny a otestujte odber prúdu motora.

Bežné kroky na riešenie problémov

Bezpečnostné normy, súlad a osvedčené postupy integrácie

V Spojených štátoch sa dizajn, prevádzka a integrácia priemyselných zdvíhacích stolov riadi prísnymi regulačnými rámcami. Nedodržanie môže viesť k prísnym pokutám OSHA, nárokom pracovníkov na odškodnenie a odstávkam prevádzky.

Rozhodujúci štandard: ANSI MH29.1
Toto je primárny bezpečnostný štandard pre priemyselné nožnicové zdvíhacie plošiny. Špecifikuje konštrukčné tolerancie, konštrukčné bezpečnostné faktory (zvyčajne 3:1 pre medzu klzu) a požiadavky na zvodidlá. Akýkoľvek zdvíhací stôl integrovaný do vášho zariadenia v USA by mal mať výslovné osvedčenie o súlade s ANSI MH29.1.

Pri integrácii zdvíhacieho stola s automatickými paletizátormi, dopravníkovými linkami alebo mechanickými prídavnými zariadeniami (ako sú sklápacie/otočné stoly) vždy použite tieto bezpečnostné systémy:

• Chrániče prstov a skosené hrany: Zabráňte nebezpečenstvu rozdrvenia prstov, keď sa stôl spúšťa na podlahu, inštaláciou pevných chráničov prstov alebo optoelektronických svetelných závesov okolo základne.
• Údržbové zámky: Nikdy nedovoľte operátorovi alebo technikovi vstúpiť pod vyvýšenú plošinu bez vloženia bezpečnostných tyčí alebo kolíkov pre mechanickú údržbu. Tie fyzicky zabraňujú zrúteniu nožníc, aj keď hydraulický tlak úplne klesne.
• Protokoly Lockout/Tagout (LOTO): Pred začatím akýchkoľvek servisných prác sa uistite, že váš tím je vyškolený na úplnú izoláciu zdrojov elektrickej a hydraulickej energie.

Získajte odbornú pomoc s ergonómiou vašej pracovnej stanice

Výber dokonalého zdvíhacieho stola je investíciou do bezpečnosti vášho tímu a prevádzkovej výkonnosti. Nenechávajte svoj výber na dohady.

Kontaktujte náš tím technickej podpory ešte dnes a získajte bezplatné, prispôsobené hodnotenie pracovnej stanice. Môžeme poskytnúť štandardné alebo vlastné CAD súbory, ktoré zodpovedajú rozloženiam vášho zariadenia, komplexné technické listy a jasné cenové možnosti prispôsobené harmonogramu vášho projektu.

Zavolajte nám priamo na číslo 1-800-555-LIFT (5438) alebo pošlite e-mail našim aplikačným technikom a požiadajte o vlastnú cenovú ponuku.

Často kladené otázky

Aké sú hlavné rozdiely medzi nožnicovými, hydraulickými a elektrickými zdvíhacími stolmi?

"Nožnicový štýl" sa vzťahuje na skladaciu mechanickú štruktúru zdvíhacieho stola s krížovými nohami. „Hydraulické“ a „elektrické“ označujú, ako je táto konštrukcia poháňaná. Hydraulické stoly používajú tlakové olejové valce na otváranie nôh, čím ponúkajú vysoko ekonomický a výkonný zdvih. Elektrické stoly využívajú motor na otáčanie mechanickej guľôčkovej skrutky alebo remeňového pohonu, čím poskytujú vysoko presné ovládanie výšky a nulový posun výšky v priebehu času.

Ako vypočítam správnu nosnosť a bezpečnostný faktor pre moju aplikáciu zdvíhacieho stola?

Ak chcete vypočítať svoju minimálnu menovitú nosnosť, vynásobte svoju statickú hmotnosť nákladu bezpečnostným faktorom (1,2 pre rovnomerné centrované zaťaženie, 1,5 pre excentrické alebo mimostredové zaťaženie), potom vynásobte koeficientom nárazu (zvyčajne 1,3 až 1,5), ak náklad dynamicky spadne alebo sa prevalí na stôl. Vzorec: Požadovaná kapacita = (Statická hmotnosť * Bezpečnostný faktor) * Koeficient nárazu.

Mal by som si pre svoj pracovný priestor vybrať mobilný (kolejový) zdvíhací stôl alebo stacionárny, ukotvený model?

Vyberte si stacionárny model, ak je váš stôl prepojený s pevnými strojmi (ako sú dopravníky alebo robotické bunky), zvláda zaťaženie presahujúce 5 000 libier alebo ak je zaťažený bočným nárazom. Vyberte si mobilný model, ak potrebujete prepravovať diely medzi viacerými montážnymi bunkami alebo vykonávať úlohy údržby na rôznych miestach vo vašom závode.

Aké sú typické cenové rozpätia a celkové náklady na vlastníctvo priemyselných zdvíhacích stolov v USA?

Štandardné ľahké až stredne ťažké zdvíhacie stoly sa pohybujú od 2 500 do 5 000 USD. Vysokovýkonné, vysoko prispôsobené jednotky alebo jednotky s certifikáciou pre čisté priestory sa môžu pohybovať od 6 000 do viac ako 15 000 USD. Celkové náklady na vlastníctvo (TCO) by mali zahŕňať aj dopravu (300 – 1 000 USD), výkop betónovej jamy (3 000 – 8 000 USD, ak je namontovaný pod omietku), elektrické vedenie a ročné náklady na údržbu/výmenu tesnenia.

Ako môžem integrovať zdvíhací stôl s dopravníkmi, manipuláciou s paletami alebo otočným/sklápacím príslušenstvom?

Na bezpečnú integráciu zdvíhacieho stola použite elektrické bezpečnostné blokovania, ktoré zabránia prevádzke dopravníka alebo otočného taniera, pokiaľ zdvíhací stôl nie je v správnej bezpečnej výške. Pridajte bezpečnostné zástery alebo svetelné závesy, aby ste zablokovali prístup počas motorizovaného otáčania, a overte si, či akékoľvek pridané príslušenstvo neposúva ťažisko nad rámec excentrickej nosnosti stola.

Aká bežná údržba je potrebná a aké náhradné diely by som mal mať po ruke?

Bežná údržba zahŕňa denné vizuálne kontroly úniku a núdzového zastavenia, mesačné mazanie otočného čapu a ročné preplachovanie hydraulickej kvapaliny. Odporúčame ponechať si na mieste štandardnú súpravu náhradných dielov, ktorá obsahuje náhradné tesnenia hydraulického valca, súpravu vysokotlakových hadíc, náhradné koncové spínače a náhradný magnetický ventil spúšťania, aby sa minimalizovali neočakávané prestoje.

Ktoré bezpečnostné normy, certifikácie a kontrolné kroky by som si mal overiť pred prijatím zdvíhacieho stola?

V USA overte, či je stôl plne v súlade s bezpečnostným štandardom ANSI MH29.1. Pred prijatím a uvedením jednotky do prevádzky vykonajte formálnu prehliadku uzamknutia/odstránenia (LOTO), otestujte všetky tlačidlá núdzového zastavenia, overte, či sú na hydraulických vedeniach aktívne bezpečnostné rýchlostné poistky a spustite statický zaťažovací test s plnou kapacitou, aby ste skontrolovali deformáciu konštrukcie.
