Ako čítať štítok s nosnosťou vysokozdvižného vozíka: Kompletný sprievodca s príkladmi

Rýchla odpoveď

Štítok s nosnosťou vysokozdvižného vozíka vám povie maximálne bezpečné zaťaženie vozík môže prepravovať za špecifických podmienok. Najdôležitejšie sú tri čísla: (1) menovitá kapacita v librách alebo kg, (2) ťažisko v palcoch alebo mm - vzdialenosť od čela vidlice k ťažisku nákladu a (3) maximálna výška zdvihu . Všetci traja spolupracujú. Zmeňte ktorýkoľvek z nich a menovitá kapacita sa tiež zmení. 5 000 lb vysokozdvižný vozík nie vždy zdvihne 5 000 lb – prečítajte si každý riadok štítku pred naložením.

24 palcov

Štaardné ťažisko nákladu

Väčšina menovitých nosností sa počíta pri ťažisku 24 palcov (600 mm).

30 – 50 %

Pokles kapacity

Typické zníženie kapacity pri zdvíhaní v plnej výške oproti úrovni zeme

29 CFR

1910,178(a)(6)

Predpis OSHA vyžaduje, aby bol na každom vysokozdvižnom vozíku vždy čitateľný štítok s údajmi

Počet úmrtí za rok (USA)

Ročné úmrtia vysokozdvižných vozíkov – preťaženie a prevrátenie sú hlavnými príčinami

1. Čo je to nosná doska vysokozdvižného vozíka?

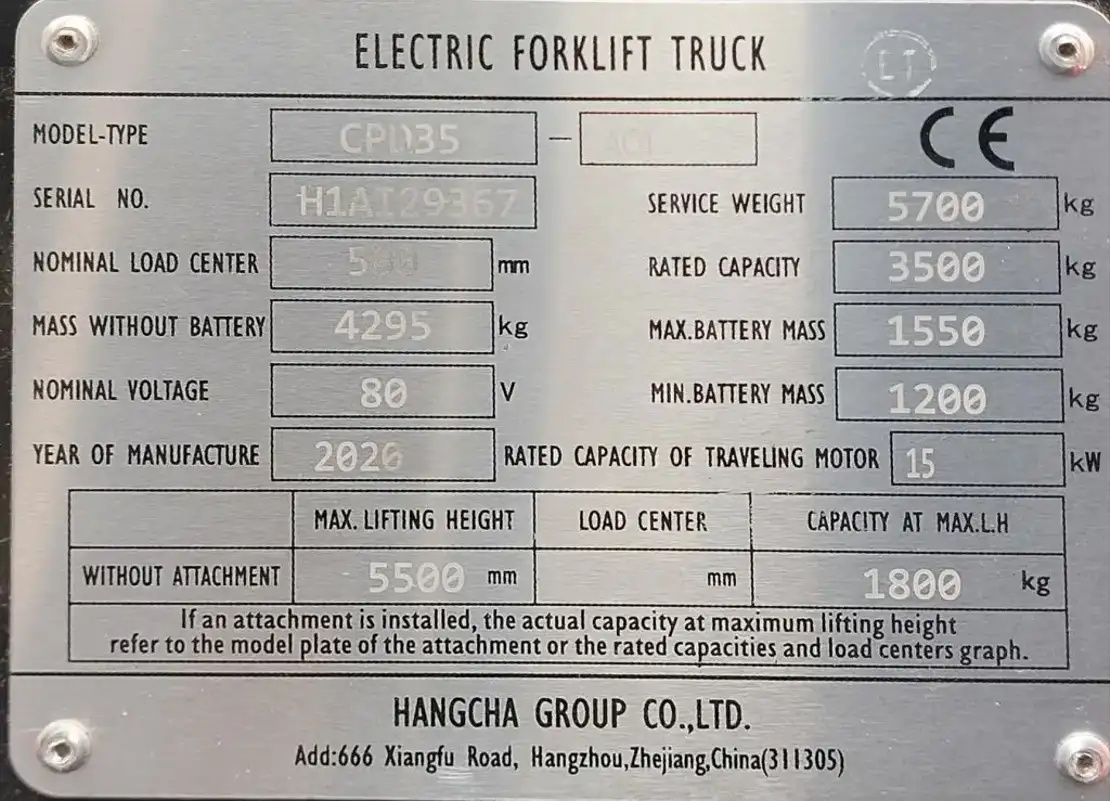

Štítok s nosnosťou – nazývaný aj štítok s údajmi, typový štítok alebo štítok so závažím – je kovový štítok trvalo namontovaný na každom vysokozdvižnom vozíku, zvyčajne na palubnej doske alebo prednom stĺpe, kde ho operátor vidí zo sedadla. Nie je to návrh. Pod OSHA 29 CFR 1910.178(a)(6) , každý vysokozdvižný vozík musí mať trvanlivý štítok odolný voči korózii, ktorý je vždy čitateľný. Prevádzka vysokozdvižného vozíka s chýbajúcim, poškodeným alebo nečitateľným štítkom je citovateľným porušením OSHA.

Doska je inštalovaná výrobcom a overená národne uznávaným skúšobným laboratóriom (NRTL), ako je UL alebo FM. Per ANSI/ITSDF B56.1 , uvedená nosnosť je výsledkom buď fyzického testu naklápacieho stola alebo technického výpočtu pokrývajúceho najhorší prípad stability vozíka. Nie je to odhad - je to testovaný, certifikovaný limit.

Prevádzkové pravidlo: Nikdy nepoužívajte vysokozdvižný vozík, ak štítok s nosnosťou chýba, je nečitateľný alebo nebol aktualizovaný tak, aby odrážal doplnky alebo úpravy. Pred opätovným uvedením vozíka do prevádzky kontaktujte svojho predajcu alebo kvalifikovaného technika, ktorý vám poskytne náhradný štítok.

2. Každé pole na tanieri - a čo to vlastne znamená

Štítky s kapacitou sa mierne líšia podľa výrobcu a typu nákladného vozidla, ale OSHA a ANSI nariaďujú súbor základných polí, ktoré sa musia vždy objaviť. Tu je každé pole, čo znamená a prečo na ňom záleží:

    Ukážka nosnej dosky – elektrický protizávažový vysokozdvižný vozík
      TYP VOZIDLA
      E
      MODEL
      FB25X
      MENOVITÁ KAPACITA
      5 511 LB / 2 500 KG
      NÁKLADNÉ CENTRUM
      24 IN / 600 MM
      MAXIMÁLNA VÝŠKA ZDVIHU
      130 IN / 3 300 MM
      HMOTNOSŤ VOZIDLA
      9 260 LB / 4 200 KG
      HMOTNOSŤ BATÉRIE (MIN/MAX)
      1 540 / 1 760 LB
      TYP SŤAŽŇA
      3-STUPŇOVÝ / PLNÝ VOĽNÝ ZDVIH
      PRÍLOHA
      SIDE-SHIFTER
      KAPACITA S NÁSTAVCOU
      4 850 LB / 2 200 KG

Pole	Čo vám to hovorí	Bežná chyba
Typové označenie nákladného vozidla napr. E, G, LP, DS, EX	Zdroj napájania a klasifikácia nebezpečných oblastí. E = elektrický; G = benzín; LP = kvapalný propán; DS = diesel; EX = odolnosť proti výbuchu	Za predpokladu, že akýkoľvek elektrický vozík je bezpečný v klasifikovaných nebezpečných oblastiach – schválené sú iba vozíky s hodnotením EX
Menovitá kapacita	Maximálne zaťaženie, ktoré môže vozík bezpečne zdvihnúť – ale len pri uvedenom ťažisku nákladu a výške zdvihu. Nejde o absolútny strop nezávislý od týchto podmienok	Zaobchádzanie s menovitou nosnosťou ako s pevným číslom bez ohľadu na polohu alebo výšku nákladu
Stred nákladu	Horizontálna vzdialenosť od prednej strany vidlíc k ťažisku nákladu. Štandardná je 24 palcov (600 mm). Menovitá kapacita platí len pre túto presnú vzdialenosť	Neberie do úvahy záťaže širšie ako 48 palcov – ich ťažisko leží nad 24 palcov, čo znižuje efektívnu kapacitu
Maximálna výška zdvihu	Výška, na ktorú platí uvedená kapacita. So zvyšujúcou sa výškou zdvihu sa zostatková nosnosť znižuje - tento vzťah ukazuje samostatná tabuľka zostatkovej nosnosti na stožiari	Pri zdvíhaní do 4 m v sklade s vysokými regálmi stále platí predpoklad plnej menovitej kapacity
Hmotnosť nákladného vozidla (prevádzková hmotnosť)	Hmotnosť samotného vozíka vrátane batérie pre elektrické modely. Rozhodujúce pre výpočty zaťaženia podlahy a plánovanie kapacity výťahu	Zabúdame, že naložený vysokozdvižný vozík na výťahu = hmotnosť nákladiaku hmotnosť nákladu. Kombinovaná hmotnosť môže prekročiť hodnotenie výťahu
Hmotnosť batérie (min/max)	Iba elektrické vozíky. Funkciu protizávažia čiastočne vykonáva batéria - ak je nainštalovaná ľahšia batéria, menovitá kapacita je neplatná a musí sa prepočítať	Výmena za menšiu/ľahšiu batériu bez aktualizácie štítku s kapacitou
Typ stožiara	2-stupňový, 3-stupňový, 4-stupňový alebo úplne voľný zdvih. Určuje, ako sa vozík zdvíha a v akej výške je obmedzená viditeľnosť. Kapacita v plnej výške závisí od typu stožiara	Výmena stožiara bez opätovného overenia štítku s nosnosťou
Príloha (ak je nainštalovaná)	Akékoľvek iné ako továrenské príslušenstvo (bočný posúvač, svorka, manipulátor bubna) zvyšuje hmotnosť a posúva ťažisko nákladu dopredu, čím sa znižuje kapacita. Druhý riadok na štítku ukazuje upravenú kapacitu s nainštalovaným príslušenstvom	Použitie základnej menovitej kapacity pri namontovanom prídavnom zariadení – platí čiara nižšej kapacity prídavného zariadenia
Schvaľovacia značka NRTL	Potvrdenie, že národne uznávané skúšobné laboratórium (UL, FM, CSA) overilo špecifikácie. Vyžaduje sa OSHA 29 CFR 1910.178(a)(3)	Prijatie náhradnej platne z necertifikovaného zdroja

3. Stred nákladu: Najčastejšie nepochopené číslo na štítku

Stred nákladu je jedným z najviac nepochopených konceptov v prevádzke vysokozdvižného vozíka. Menovitá kapacita na štítku predpokladá, že ťažisko nákladu je presne v uvedenej vzdialenosti ťažiska nákladu od čela vidlice – zvyčajne 24 palcov (600 mm). To zodpovedá štandardnej palete s hĺbkou 48 palcov s rovnomerne rozloženou hmotnosťou.

Posuňte ťažisko nákladu ďalej – pretože náklad je hlbší, na jednej strane ťažší alebo preto, že prídavné zariadenie tlačí náklad dopredu – a vozík sa stáva menej stabilným. Efektívna bezpečná kapacita klesá. ŠPZ sa nemení. Vaša miera bezpečnosti áno.

Ako centrum zaťaženia ovplyvňuje skutočnú kapacitu

Vzťah je zhruba úmerný. Použite tento vzorec na odhad upravenej kapacity, keď sa vaše ťažisko líši od hodnoty dosky:

    Vzorec na úpravu kapacity
    Upravená kapacita = menovitá kapacita x (menovité ťažisko zaťaženia / skutočné ťažisko zaťaženia)
         Príklad:        Nákladné vozidlo s hmotnosťou 5 000 libier s menovitým zaťažením 24 v centre nákladu.
    Váš náklad má ťažisko vo výške 36 palcov od čela vidlice.
    Upravená kapacita = 5 000 x (24 / 36) =         3 333 libier
    Stratili ste 33 % svojej menovitej kapacity – bez toho, aby ste sa dotkli taniera.

Stred skutočného zaťaženia	5 000 lb nákladné auto (s menovitým rozmerom 24 palcov)	Zostávajúca kapacita	Typický scenár
24 palcov (600 mm)	5 000 libier	100%	Štandardná paleta 48 x 40, rovnomerné zaťaženie
30 palcov (762 mm)	4 000 libier	80 %	60-palcová hlboká paleta alebo predný ťažký náklad
36 palcov (914 mm)	3 333 libier	67 %	72-palcové hlboké zaťaženie alebo nástavec zvyšujúci dosah
48 palcov (1 219 mm)	2 500 libier	50 %	96-palcová záťaž alebo predĺžená svorka veľkého bubna

Mýtus protiváhy: Niektorí operátori sa domnievajú, že pridanie hmotnosti na zadnú časť vysokozdvižného vozíka zvyšuje jeho nosnosť. nie je. Pridaním protizávažia sa mení ťažisko vozíka a manipulačné vlastnosti – nemení sa certifikovaná menovitá nosnosť na štítku a vytvára sa nové riziká prevrátenia v rôznych smeroch. Nikdy neupravujte protiváhy bez písomného súhlasu výrobcu a nového štítku.

4. Výška zdvihu a zvyšková kapacita

Menovitá nosnosť na štítku platí pri konkrétnej výške zdvihu – zvyčajne na úrovni zeme alebo nízkej dopravnej výške. Keď sa stožiar vysúva nahor, stávajú sa dve veci, ktoré znižujú bezpečnú nosnosť: ťažisko nákladného vozidla stúpa a zvyšuje sa páka vpred na prednej náprave. Toto sa nazýva zvyšková kapacita - skutočná využiteľná kapacita v danej výške.

Zostatková kapacita je znázornená na a samostatná tabuľka namontovaná na stožiari , nie na štítku s kapacitou. V skladoch s vysokými regálmi - najbežnejšie nastavenie, kde na tom záleží - operátori, ktorí čítajú iba štítok s kapacitou a ignorujú tabuľku zvyškov, pracujú naslepo v najnebezpečnejších momentoch.

Zvyšná kapacita – 5 000 lb vysokozdvižný vozík (ilustračný)

Pozemné (cestovanie)

5 000 libier - 100%

6 stôp (1,8 m)

4 400 lb – 88 %

10 stôp (3 m)

3 900 lb – 78 %

15 stôp (4,6 m)

3 200 lb – 64 %

20 stôp (6,1 m)

2 600 lb – 52 %

Poznámka: Hodnoty sú ilustratívne. Vždy sa riaďte tabuľkou špecifickej zvyškovej nosnosti namontovanej na stožiari vášho nákladného vozidla. Skutočné údaje sa líšia podľa modelu, typu stožiara a príslušenstva.

Praktický dôsledok: vysokozdvižný vozík s hmotnosťou 5 000 lb, ktorý umiestňuje palety na 20-stopový regál, môže v tejto výške bezpečne zvládnuť iba 2 500 až 2 800 lb. Ak váš náklad váži 4 000 lb a ukladáte ho na 20 stôp, zakaždým prekračujete bezpečné limity – a štítok s kapacitou vám dal správne číslo. Len ste si neprečítali aj tabuľku stožiarov.

5. Prílohy: Keď sa doštička zmení

Akékoľvek iné ako továrenské príslušenstvo namontované na vysokozdvižnom vozíku - bočný posúvač, rotátor, svorka, manipulátor bubna, tlačné a ťahacie zariadenie, jednoduché dvojité - má dva účinky na menovitú kapacitu:

Samotná príloha niečo váži - zvyčajne 200 až 1 000 lb v závislosti od typu. S tým sa zaobchádza ako s nákladom, ktorý už nákladný automobil nesie, čím sa znižuje to, čo zostáva pre skutočnú paletu
Prídavné zariadenia posúvajú ťažisko nákladu dopredu - pridanie mechanického dosahu posúva ťažisko nákladu ďalej od prednej nápravy, čím sa znižuje stabilita a tým aj efektívna nosnosť

Pod OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , každá príloha vyžaduje pred inštaláciou písomný súhlas výrobcu. Po schválení sa štítok s nosnosťou musí aktualizovať, aby zobrazoval kombinovanú hmotnosť vozíka a prídavného zariadenia a revidovanú nosnosť pri maximálnej výške s nainštalovaným prídavným zariadením.

Typ prílohy	Typická hmotnosť	Typický vplyv na kapacitu	Vyžaduje sa aktualizácia platne
Bočný posúvač	200-350 libier	-300 až -500 lb pri menovitej kapacite	áno
Otočná svorka	500-900 libier	-800 až -1500 libier	áno
Single-double (rozpera vidlíc)	300-500 libier	-500 až -1 000 lb (plus zmena ťažiska)	áno
Manipulátor bubna	150-400 libier	-300 až -600 libier	áno
Predĺžené vidlice (nad rámec továrenskej dĺžky)	Líši sa	Významné - ťažisko sa posúva proporcionálne k predĺženiu vidlice	áno

Prílohy majú svoje vlastné štítky s údajmi. Podľa OSHA a ANSI musí mať každé prídavné zariadenie svoj vlastný štítok s údajmi, ktorý uvádza hmotnosť prídavného zariadenia, maximálnu nosnosť kombinácie nákladného vozidla a prídavného zariadenia a varovanie, že skutočnú prevádzkovú kapacitu nájdete na štítku vozíka. Ak je na pripojovacom štítku uvedená kapacita, ktorá je vyššia ako tá, ktorú zobrazuje upravený štítok nákladného vozidla, vždy rozhoduje nižšie číslo.

6. Označenia typu nákladného vozidla: Vysvetlenie písmenového kódu

Typové označenie nákladného vozidla na štítku s nosnosťou nie je len identifikátor paliva. Ide o bezpečnostnú klasifikáciu definovanú úradmi OSHA a ANSI, ktorá určuje, kde je nákladné vozidlo legálne povolené prevádzkovať na základe nebezpečenstva pre životné prostredie.

kód	Zdroj napájania	Hodnotenie nebezpečnej oblasti	Typické použitie
E	Elektrické	Všeobecné (neklasifikované) oblasti	Štandardné sklady, sklad hotových výrobkov
ES	Elektrické	Oblasti, kde sa v malých množstvách môžu vyskytovať horľavé výpary	Zariadenia s občasným použitím rozpúšťadiel
EE	Elektrické	Miesta s miernym rizikom horľavých výparov alebo prachu	Manipulácia s obilím, určité skladovanie chemikálií
EX	Elektrické	Klasifikované nebezpečné miesta (NEC Trieda I/II Div. 1)	Oblasti farmaceutických API, sklady rozpúšťadiel, zariadenia na farby
G	Benzín	Všeobecné (vonkajšie alebo dobre vetrané priestory)	Sklady reziva, vonkajšie stavby, nakladacie rampy
LP / LPS	Kvapalný propán	LP = všeobecný; LPS = ochrana určitej klasifikovanej oblasti	Výdaj potravín, chladiarenské nakladacie doky, vonkajší dvor
D / DS / DY	Diesel	D = všeobecné; DS / DY = dodatočné zabezpečenie	Ťažké vonkajšie prevádzky, prístavy, staveniská

7. Kedy sa musí platňa aktualizovať

Štítok s kapacitou je živý dokument. Akákoľvek zmena na vozíku, ktorá ovplyvňuje nosnosť, rozloženie hmotnosti alebo bezpečnú prevádzku, si vyžaduje aktualizáciu štítku – a písomný súhlas výrobcu pred vykonaním tejto zmeny. Podľa OSHA alebo ANSI to nie je voliteľné.

Zmeniť	Vyžaduje sa aktualizácia platne	Vyžaduje sa schválenie výrobcu
Pridanie iného než výrobného príslušenstva (bočný posúvač, svorka atď.)	áno	áno - written approval required first
Výmena batérie za inú hmotnosť	áno	áno if outside min/max range on plate
Výmena stožiara za iný typ alebo výšku	áno	áno
Predĺženie alebo predĺženie vidlíc	áno	áno
Úprava protizávažia	áno	áno - and rarely granted
Pravidelná údržba (olej, filtre, pneumatiky rovnakej špecifikácie)	Nie	Nie

Ak pôvodný výrobca nepracuje alebo nereaguje, OSHA umožňuje a Kvalifikovaný registrovaný profesionálny inžinier vykonať bezpečnostnú analýzu a zmenu písomne schváliť. Pred opätovným uvedením vozíka do prevádzky je potrebné ešte aktualizovať štítok.

8. Čo robiť, keď štítok chýba alebo je nečitateľný

Vysokozdvižný vozík bez čitateľného štítku s nosnosťou musí byť okamžite vyradený z prevádzky. Toto nie je výzva na rozsudok – ide o priamu požiadavku OSHA podľa 29 CFR 1910.178(a)(6).

Postup:

Označte kamión - pripevnite upozornenie na uzamknutie/označenie, ktoré bráni prevádzke, kým sa platňa nevymení
Nájdite model a sériové číslo - zvyčajne vyrazené na ráme v blízkosti montáže ochrannej strechy alebo pod kapotou. Toto potrebujete na objednanie náhradného
Kontaktujte výrobcu alebo autorizovaného predajcu - uveďte model, sériové číslo a všetky známe prílohy. Väčšina výrobcov môže vydať certifikovaný náhradný štítok v priebehu niekoľkých pracovných dní
Ak výrobca už nepracuje - kontaktujte kvalifikovaného registrovaného profesionálneho inžiniera, aby posúdil vozík a vydal certifikovaný náhradný štítok. Nepokúšajte sa znovu vytvoriť platňu z pamäte alebo starých záznamov bez technického odhlásenia
Skontrolujte úplnosť novej platne - overiť, či obsahuje všetky polia vyžadované OSHA a ANSI a odráža všetky aktuálne nainštalované prílohy

Pripomenutie kontroly pred smenou: OSHA vyžaduje pred každou smenou kontrolu každého vysokozdvižného vozíka. Čitateľnosť štítku je súčasťou tejto kontroly. Ak je platňa vyblednutá, poškriabaná alebo čiastočne zakrytá, zdokumentujte ju a iniciujte výmenu – nečakajte na úplné zlyhanie kontroly.

9. Rýchla referencia operátora: Odčítanie doštičky za 60 sekúnd

Pred každou smenou by operátori mali prejsť touto sekvenciou:

Je štítok prítomný a plne čitateľný? Ak nie - označte vozík, neprevádzkujte ho.

Aké je označenie typu nákladného vozidla? Potvrďte, že sa zhoduje s oblasťou, v ktorej budete pôsobiť.

Aká je menovitá nosnosť a pri akom ťažisku? Napíšte alebo zapamätajte si číslo. Štandardné 48-palcové palety = 24-palcové ťažisko nákladu. Širšie alebo dlhšie bremená = ťažisko sa vysunie, kapacita klesne.

Je nainštalovaná príloha? Ak áno, použite nižšiu hodnotu kapacity na línii pripevnenia dosky – nie základnú menovitú kapacitu.

Budete dvíhať nad 10 stôp? Ak áno, pred naložením nájdite a prečítajte si tabuľku zvyškovej nosnosti na stožiari.

Zodpovedá náklad, ktorý sa chystáte vybrať, týmto podmienkam? Ak požadovaná hmotnosť, hĺbka alebo výška nákladu presahuje to, čo dovoľuje tabuľka a stĺpik, nezdvíhajte. Postúpte nadriadenému.

Často kladené otázky

Čo sa stane, ak prekročím menovitú kapacitu?

Prekročenie menovitej nosnosti destabilizuje vozík posunutím kombinovaného ťažiska pred prednú nápravu – bod preklopenia. Keď sa to stane, predné kolesá fungujú ako oporný bod a vozík sa nakloní dopredu, čím rozdrví čokoľvek pred sebou vrátane operátora. Prevrátenie je hlavnou príčinou vážnych úmrtí na vysokozdvižnom vozíku. Dokonca aj zaťaženie mierne presahujúce kapacitu zvyšuje riziko prevrátenia, pretože pred pridaním akýchkoľvek dynamických faktorov (zatáčanie, brzdenie, nerovné podlahy) je znížená rezerva stability.

Môžem zvýšiť kapacitu pridaním protizávažia?

Nie. Pridaním protizávažia sa zmení ovládateľnosť vozíka a ťažisko, ale nezvýši sa jeho certifikovaná menovitá nosnosť. OSHA aj ANSI zakazujú modifikáciu protiváhových opatrení bez písomného súhlasu výrobcu – a výrobcovia len zriedka udelia tento súhlas, pretože zmena vytvára nové riziká nestability v iných smeroch. Menovitá kapacita na štítku sa nezvyšuje bez ohľadu na to, čo je pridané do zadnej časti vozíka.

Je menovitá kapacita v kilogramoch alebo librách?

Väčšina platní v USA zobrazuje oboje. Mnohí medzinárodní výrobcovia (vrátane Hangcha) hodnotia vybavenie v kilogramoch ako primárnu jednotku a libry ako sekundárne číslo. Pred použitím čísla si vždy overte, ktorá jednotka platí. Bežnou chybou je odčítanie štítku s metrickou nosnosťou (napr. 2 500 kg = 5 511 lb) a zaobchádzanie s 2 500 ako s údajom v librách – to by viedlo k dramatickému nedostatočnému využitiu nákladného vozidla. Naopak, čítanie libry ako kilogramov by znamenalo katastrofálne preťaženie.

Potrebuje použitý vysokozdvižný vozík nový štítok s nosnosťou?

Pôvodný štítok zostáva platný, pokiaľ je čitateľný a presne odráža aktuálnu konfiguráciu nákladného vozidla. Pri kúpe použitého vysokozdvižného vozíka ihneď skontrolujte štítok a overte, či sa zhoduje so skutočným nákladným vozidlom – správny model, akékoľvek nainštalované príslušenstvo a rozsah hmotnosti batérie pre elektrické modely. Ak predchádzajúci vlastník pridal príslušenstvo bez aktualizácie štítku, ide o aktuálne porušenie súladu, ktoré je potrebné napraviť pred uvedením vozíka do prevádzky vo vašej prevádzke.

Aký je rozdiel medzi štítkom s nosnosťou a tabuľkou zvyškovej kapacity?

Štítok s nosnosťou uvádza maximálnu menovitú nosnosť pri špecifikovanom ťažisku bremena a základnej výške zdvihu. Tabuľka zostatkovej nosnosti – namontovaná samostatne na stožiari – ukazuje, ako sa táto nosnosť mení so zvyšujúcou sa výškou zdvihu. Obidve sa musia čítať spolu pri akejkoľvek operácii nad nízkou výškou pojazdu. Samotná nosná doska nestačí na prevádzku s vysokými regálmi.
