Pochopenie menovitého výkonu paletového vozíka a stredu zaťaženia

Časť 1: Zlaté pravidlo kapacity paletového vozíka

Menovitá nosnosť paletového vozíka je platná len vtedy, keď je ťažisko nákladu zarovnané s ťažiskom nákladu špecifikovaným výrobcom, zvyčajne 600 mm. Prevádzka za touto vzdialenosťou sa spustí Zníženie zaťaženia , čo výrazne znižuje bezpečný limit zdvíhania, aby sa zabránilo zlyhaniu hydrauliky a prevráteniu. Na každých 100 mm sa ťažisko nákladu posunie dopredu, skutočná nosnosť môže klesnúť o 15 % až 20 %.

Časť 2: Pochopenie fyziky stredu zaťaženia (LC)

The Stred nákladu (LC) je horizontálna vzdialenosť od zvislej plochy vidlíc k ťažisku nákladu. V globálnej manipulácii s materiálom 600 mm je štandardným štandardom, pretože predstavuje stred štandardnej 1200 mm palety.

Úloha priemyselného štandardu 600 mm
Väčšina priemyselných paliet (GMA alebo europalety) má hĺbku 1200 mm. Rovnomerné umiestnenie závažia zabezpečuje Ťažisko (CoG) sedí presne na značke 600 mm. Ak používate dlhšie vidlice na prepravu dvoch paliet alebo nadmerných prepraviek, CoG sa posunie smerom k hrotom vidlíc, čím sa paletový vozík zmení na nestabilnú páku.

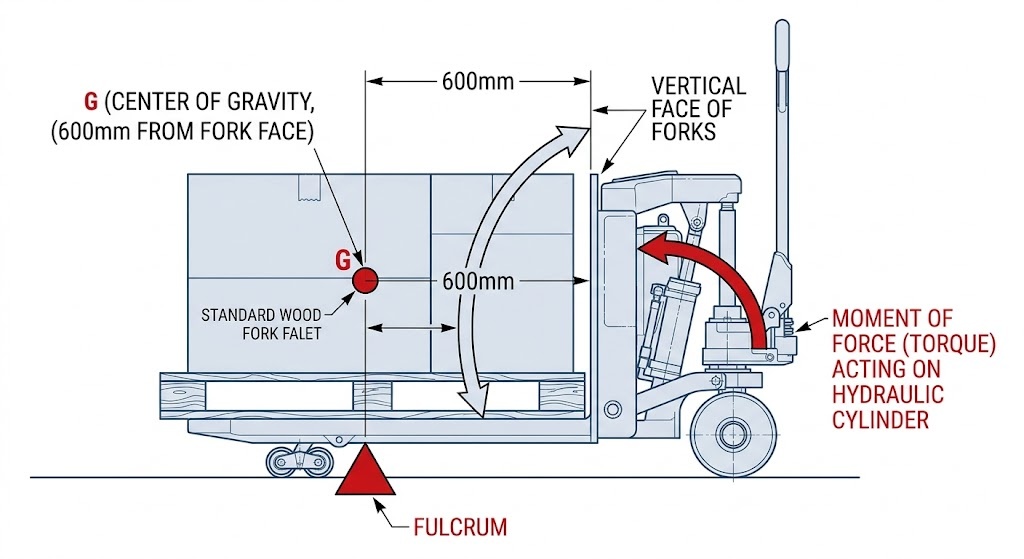

Princíp páky a bod otáčania

Paletový vozík funguje ako a Páka triedy 1 . Predné zaťažené kolesá fungujú ako Fulcrum . Keď sa vzdialenosť medzi nákladom a otočným bodom zväčší, sila smerom nadol (krútiaci moment) pôsobiaca na hydraulický systém a podvozok sa exponenciálne zvyšuje, aj keď hmotnosť nákladu zostáva rovnaká.

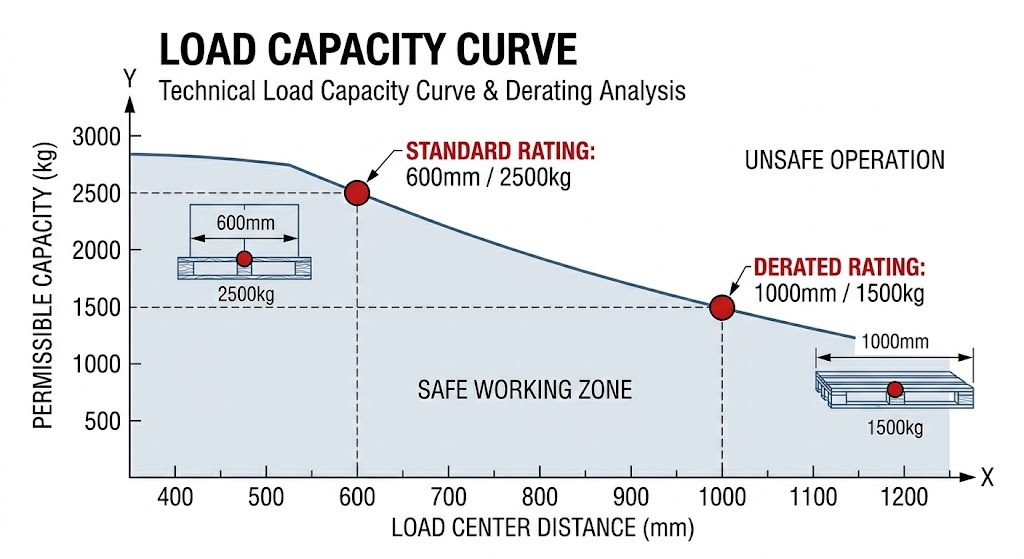

Časť 3: Technická realita: Analýza zníženia zaťaženia

Zníženie zaťaženia je vypočítané zníženie maximálnej nosnosti stroja pri zvyšovaní ťažiska nákladu. Toto je nelineárny vzťah diktovaný Princíp okamihov . Keď sa náklad vzdiali od koreňa vidlice, posunie sa mechanická výhoda, čím sa nadmerne namáhajú hydraulické tesnenia a podvozok.

Logika výpočtu zníženia
Na odhad bezpečnej kapacity pre neštandardné zaťaženie odborníci používajú pomer návrhového momentu k skutočnému momentu.
Vzorec: Skutočná kapacita = (menovitá kapacita * štandardné centrum zaťaženia) / nové centrum zaťaženia

Príklad: Pre nákladný automobil s hmotnosťou 2 500 kg, ktorý sa pokúša zdvihnúť prepravku s ťažiskom 1 000 mm:
(2500 * 600) / 1000 = 1500 kg.

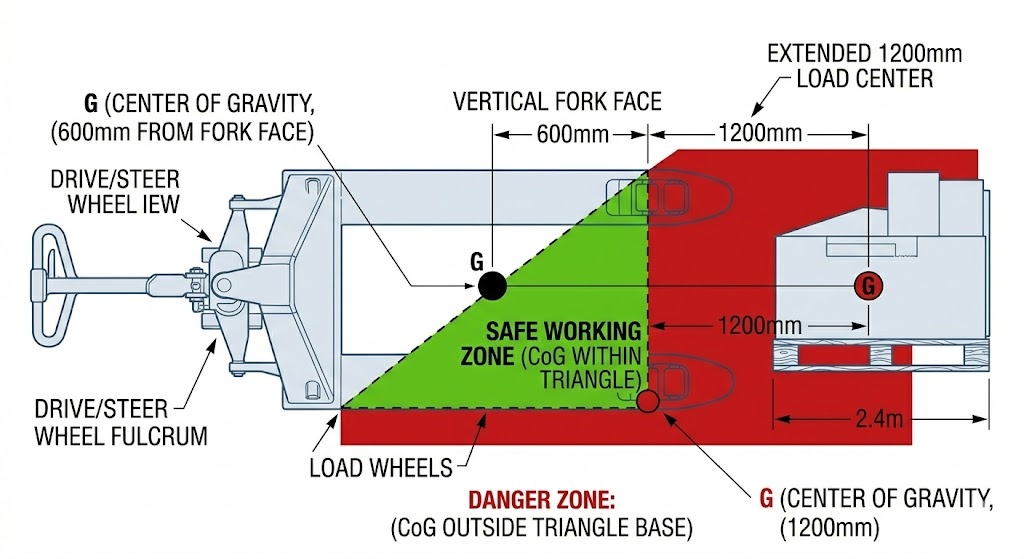

Časť 4: Inžinierstvo pre stabilitu: Trojuholník stability

Na rozdiel od štvorkolesových vysokozdvižných vozíkov sa paletový vozík pri udržiavaní rovnováhy spolieha na špecifickú geometriu. The Trojuholník stability tvorí hnacie koleso (alebo volanty) a dve predné zaťažené kolesá.

Vplyv ťažiska (CoG)

CoG musí vždy zostať v tomto trojuholníku. Keď je ťažisko bremena vysunuté, CoG sa pohybuje smerom k „základni“ trojuholníka (zaťažené kolesá). Akákoľvek vonkajšia sila — ako napr Stupňovateľnosť (navigácia po 5% rampe) alebo odstredivá sila počas prudkej zákruty – môže vytlačiť CoG mimo stopu, čo vedie k bočnému prevráteniu alebo náklonu dopredu.

Dynamické faktory ovplyvňujúce stabilitu

• Moment zotrvačnosti: Prudké zrýchlenie alebo núdzové brzdenie s rozšíreným ťažiskom nákladu vytvára masívny nárast hydraulického tlaku.
• Svetlá výška: Veľkokapacitné bremená vo vysunutých stredoch spôsobujú vychýlenie (mierne ohnutie) vidlíc. Ak Znížená výška je už minimálny (napr. 85 mm), toto vychýlenie môže spôsobiť škrabanie vidlíc o zem, čo vedie k prudkým zastaveniam.

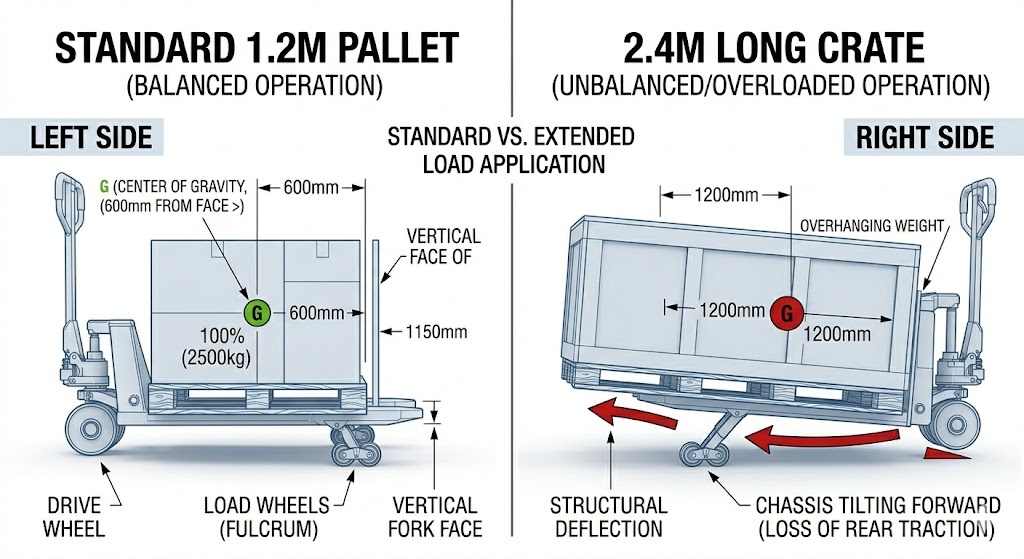

Časť 5: Stratégie výberu pre špecifické odvetvia

Výber paletového vozíka na základe Menovitá kapacita je bežnou chybou pri obstarávaní. Vysokovýkonné prostredia vyžadujú zodpovedajúce Zvyšková kapacita na špecifický profil zaťaženia priemyslu.

Štandardné skladovanie (FMCG)

• Požiadavka: Vysoká účinnosť cyklu pre štandardné 1200 mm palety.
• Stratégia: Držte sa 1150 mm x 540 mm konfigurácia vidlice. Tým sa zabezpečí Centrum zaťaženia zostáva na 600 mm pri zachovaní 100 % menovitej kapacity a optimálneho polomeru otáčania (Ast).

Stavebníctvo a ťažká výroba

• Požiadavka: Manipulácia so sústredenými nákladmi (stroje) alebo rozloženými dlhými nákladmi (drevo/rúry).
• Stratégia: Pre bremená s dĺžkou presahujúcou 1500 mm a Heavy-Duty 3500 kg podvozok sa často vyžaduje, aby bezpečne uniesol 1500 kg náklad z dôvodu Zníženie zaťaženia účinok. Overte si Stupňovateľnosť pri použití rámp, pretože predĺžené ťažisko nákladu znižuje trakciu na hnacom kolese.

Cold Chain & Pharmaceutical

• Požiadavka: Dodržiavanie hygieny a stabilita v trakčných prostrediach s nízkou teplotou.
• Stratégia: Použite Nerezová oceľ modely so špecializovaným netoxickým hydraulickým olejom. Uvedomte si, že chladné prostredie môže ovplyvniť konzistenciu hydraulického tlaku; skontrolujte, či má jednotka vlastnosti a Poistný ventil pri preťažení aby sa zabránilo štrukturálnej únave počas špičiek „Moment sily“.

Časť 6: Často kladené otázky (FAQ)

Q1: Môžem zdvihnúť bremeno s hmotnosťou 2 000 kg, ak je môj paletový vozík dimenzovaný na 2 500 kg?
odpoveď: Áno, ale iba ak je ťažisko nákladu 600 mm alebo menej. Ak zdvíhate neštandardné alebo nadrozmerné bremeno, kde ťažisko presahuje 600 mm, Zníženie zaťaženia efekt znižuje vašu skutočnú bezpečnú kapacitu. Napríklad pri ťažisku 1 000 mm môže nákladné vozidlo s hmotnosťou 2 500 kg bezpečne zvládnuť iba približne 1 500 kg.

Q2: Ako ovplyvňuje dĺžka vidlíc stabilitu paletového vozíka?
odpoveď: Dĺžka vidlice určuje umiestnenie Fulcrum Point . Zatiaľ čo dlhšie vidlice (napr. 1800 mm) umožňujú prepravu nadrozmerného nákladu, posúvajú ťažisko nákladu ďalej od hnacieho kolesa. Toto zvyšuje Moment of Force na hydraulickom systéme a posúva ťažisko (CoG) smerom k okraju Trojuholník stability , čím sa zvyšuje riziko prevrátenia.

Otázka 3: Čo je to „zostatková kapacita“ pri manipulácii s materiálom?
odpoveď: Zvyšková kapacita je skutočná nosnosť zariadenia v špecifickej, neštandardnej konfigurácii. Na rozdiel od Nominálna menovitá kapacita (maximálna hmotnosť za ideálnych podmienok), zostatková kapacita zodpovedá faktorom zníženia výkonu, ako sú predĺžené ťažisko nákladu, použitie prídavných zariadení alebo vysoké zdvihy.

Q4: Prečo môj elektrický paletový vozík stráca trakciu pri preprave dlhých nákladov?
odpoveď: To je zvyčajne spôsobené Naklápanie podvozku spôsobené predĺženým ťažiskom nákladu. Keď je hmotnosť nákladu sústredená príliš vpredu (za prednými zaťaženými kolesami), vytvorí sa pákový efekt, ktorý zdvihne zadné hnacie koleso. Tým sa znižuje tlak nadol potrebný na trakciu, čo vedie k pretáčaniu kolies a zhoršenému brzdeniu.
